Vertical na awtomatikong pag-ikot ng lalagyan ng pag-label ng lalagyan

Ang makina na ito ay naaangkop para sa pabilog na label ng ibabaw, Tulad ng bilog na lalagyan, ang paglalarawan ng detalye ng application tulad ng sumusunod na talahanayan:

Isyu	Paglalarawan ng Application
Naaangkop na lalagyan	Ang mga sumusunod na sitwasyon ay maaaring mapili para sa isang makina: 1) Round Container, tulad ng bilog na bote 2) Pabilog na ibabaw, tulad ng lalagyan na may isang seksyon ng pabilog na arko
Naaangkop na Uri ng Label	Mga label na self-adhesive 1) Hindi-transparent bilang pamantayan 2) Transparent bilang opsyonal
Bilang ng Label	1) 1 label 2) 2 label na naka-print sa isang label roll

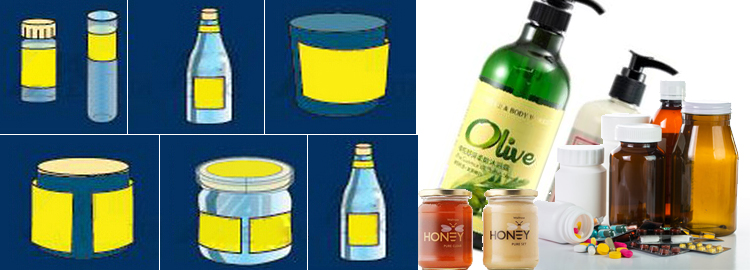

Ang sumusunod ay ang istilo ng sanggunian ng mga lalagyan:

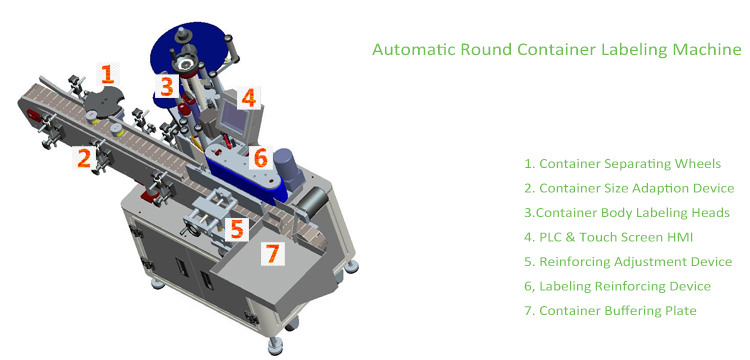

Mga Karaniwang Tampok

• Angkop para sa bilog na lalagyan, o lalagyan na may isang seksyon ng pabilog na arko, signal o double label

• Hindi kinakalawang na Asero 304 at Mataas na klase ng haluang metal aluminyo bilang pagtatayo ng makina

• Pinapagana ng mga natatanging ulo ng pag-label ang pag-higpit at pag-igting ng label nang mas matatag. At tiyakin na ang kawastuhan ng label.

• Ang propesyonal label pinapahusay ng aparato ang kalidad ng pag-label. Upang matiyak na walang mga wrinkles at walang mga bula. At higpit ng magkakapatong.

• Ang mga kaliskis ng kaliskis ay maginhawang aparato para sa adaption ng hugis

• kontrol ng PLC at Touch screen HMI upang makamit ang matalinong operasyon at pag-shoot ng problema

• Ang kontrol ng matalinong, awtomatikong pagsubaybay ng photoelectric, na walang bagay na walang label, walang pagwawasto ng auto label

Opsyonal na Mga Tampok

• Transparent na pag-label ng sensor ng pag-label

• Pag-print ng code sa online na bar

Ayon sa setting ng parameter ng PLC sa pamamagitan ng touch screen HMI, ang lalagyan mula sa proseso ng pataas, sa pamamagitan ng conveyor. Ipasa ang lalagyan na naghihiwalay ng mga gulong,. Sychonize gamit ang lalagyan at pag-label ng sistema ng pag-label, ang lalagyan ay makakakuha ng tumpak na pag-label ng mga ulo ng label. Ang aparato na nagpapatibay ng label ay titiyakin ang kalidad ng pag-label bilang pangwakas na hakbang.

Maliban sa disenyo ng makina, ang pangunahing pagsasaayos ng mga sangkap ay matukoy ang kalidad ng makina o sistema, sa ibaba ay ang pagsasaayos ng shortlist ng mga pangunahing sangkap:

Hindi	Mga Bahagi	Listahan ng Materyal / Maikling
1	Programmable Logic Controller	Delta, Siemens, Mitsubishi, Panosonic
2	Pindutin ang Screen	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stepper / Servo Motor	Teco, Delta, Panosonic, Leadshine
4	Frequency Convertor	Delta, Schneider, Leadshine
5	Mga Key Components ng Elektriko	Schneider, Chint, Ls, Ark
6	Pangunahing Proteksyon at Relay	Schneider, Delixi
7	Silindro, Filter	Airtac, SMC
8	Photocell Sensor	Autonics, Keyence, Leuze, Panosonic, Datalogic

Catalog 1J-x-xxxxx
Paraan ng Kontrol	Awtomatiko
Bilang ng Label	1 bilang pamantayan, o 2 mga etiketa na nakalimbag sa parehong label ng label
Transparency ng Label	Hindi Transparent
Malagkit	Malagkit
Coding / Pag-print ng Machine	Ibukod
Lapad ng Label	15-150 mm - Isama ang likod na papel
Haba ng Label	20-340mm
Bilis ng label	30-80 pcs / min para sa normal na motor 40-120 mga PC / min para sa motor ng servo
may label na Tolerance	+/- 1mm
Diameter ng lalagyan	25-100 mm
Roller Outer Diameter	280mm-Max
Roller Inner Diameter	76mm
Pamantayang Bilis	Servo motor: 5 ~ 25m / min Pagsakay sa motor: 5 ~ 19m / min
Kinakailangan ang Compress Air	Hindi maaari
Pagkunsumo ng hangin	Hindi maaari
Kinakailangan sa Power	AC 220V 50 / 60HZ
Pagkonsumo ng Elektrisidad	0.53Kw
Tinatayang Timbang (Net)	185 kg
Sukat ('mm)	1950 * 1100 * 1300mm

Praktikal, ihambing sa simpleng makina sa merkado, mas nakatuon kami sa mga detalye, ang mga pakinabang tulad ng ipinahiwatig sa sumusunod na talahanayan:

Target ng Labeling	Ang aming Disenyo
Walang mga wrinkles	Ang makatuwirang aparato na gabay sa label, ay kasama a) Label na gumagabay at paghila b) Pagpapanatili ng pag-igting sa label, c) label na paghihiwalay ng mga proseso
Walang mga bula	Ang mga makatuwirang aparato sa label at Reinforcing
Tumpak na label	a) Mataas na kalidad at posisyon na naaakma ng sensor na nakakakita ng sensor b) lalagyan ng pagsasaayos ng positon ng lalagyan c) Kontrol sa pag-synchronise ng label
Flexible na operasyon	a) Kontrol ng Pedal / Awtomatikong Pag-tiklop b) Mga solong o dobleng label c) Maaaring maisama ang pag-print ng code d) Flexible programming sa pamamagitan ng PLC e) Kailangang proteksyon, tulad ng maikling circuit, labis na karga atbp

Dokumentasyon

Sa ordr upang paganahin mong maunawaan ang aming mga produkto nang maginhawa, magagamit ang mga sumusunod na dokumento, ngunit hindi limitado, upang maibigay sa yugto ng pagbili

Hindi	Dokumento	Code	Paglalarawan
1	Gabay sa Pagpili ng Mga Produkto	SG	Upang piliin o ipasadya ang angkop na mga produkto para sa mga kliyente sa feedback ng Piniling Gabay, na kasama ang background ng proyekto, mga parameter at kinakailangan ng iba pang kliyente.
2	Profile ng Mga Produkto	PP	Upang paganahin ang mga kliyente na maunawaan ang pangkalahatang-ideya ng mga produkto, mga seksyon ng Saklaw ng Mga Pangunahing Mga Tampok, Application, Konstruksyon, Karaniwang Produkto, Pag-apruba, at Opsyonal na Mga Tampok
3	Pagtuturo ng Pag-install	SA	Upang ipaliwanag ang hakbang ng pag-install ng kagamitan, at isama rin ang pagtuturo sa komisyon
4	Manwal ng Gumagamit	UM	Upang masakop ang nilalaman ng Operation & Maintenance at Trouble Shooting

ang aming serbisyo

Pagpapasadya

Pilosopiyang Customization

Ang pagpapakita ng produkto ay maaaring hindi perpektong matugunan ang iyong mga kinakailangan, ang aming pilosopiya ay upang ipasadya ang iyong tunay na pangangailangan, Upang mabawasan ang kapasidad at pag-andar. Upang matustusan ka ng pagganap at gastos ng mga produktong balanseng. Ang sumusunod ay ang mga kadahilanan ay dapat isaalang-alang sa pagpapasadya:

• Transparent na pag-label ng sensor ng pag-label

• Pag-print ng code sa online na bar

Gabay sa Pagpili

Ang mga Gabay sa Pinili ay magagamit para sa sirkulasyon, makipag-ugnay sa amin upang makakuha ng pagpili ng mga produkto at suporta sa pagpapasadya.

Pahayag

• Ang mga larawan na nagpapakita sa profile na ito ay kumakatawan sa mga produkto ng saklaw, at napapailalim sa pinakabago o napasadyang disenyo
• Dahil sa napakalaking bilang ng pag-update ng dokumentasyon, ang data na ipinahiwatig sa profile na ito ay maaaring hindi ma-update nang napapanahon, Mangyaring makipag-ugnay sa aming serbisyo sa customer para sa pinakabagong bersyon.
• Ang mga tampok o pag-andar ay lilitaw sa profile na ito na sumasailalim sa karagdagang paglalarawan ng sipi
